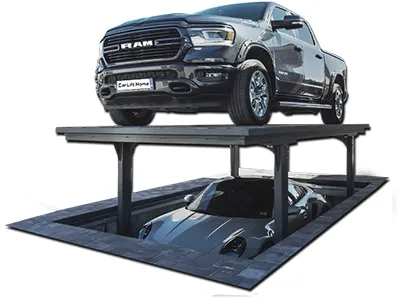

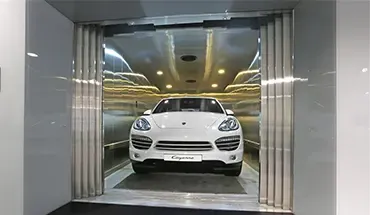

آسانسور خودروبر جهت حمل خودرو به طبقات و در مکان هایی مانند نمایشگاه های خودرو، پارکینگ آپارتمان، تعمیرگاه های خودرو، انبار های بزرگ استفاده می شوند. آسانسور خودروبر می تواند با کابین و یا بدون کابین ( به صورت یک کفی) اجرا گردد.
انتخاب نوع آسانسور خودروبر براساس ارتفاع جابجایی ماشین، ابعاد فضای آسانسور و قیمت صورت می گیرد. ظرفیت مفید جابجایی برای اآسانسورهای ماشین از 2 تا 10 تن در نظر گرفته می شود. در صورتی که خودرو بار داشته باشد وزن آن نیز باید لحاظ گردد.
معمولا ارتفاع مناسب طبقه برای آسانسورهای حمل ماشین حداقل 3.50 سانتی متر است. استفاده از آسانسور خودروبر هیدرولیکی تا سه طبقه (ارتفاع حرکت کمتر از 10 متر) پیشنهاد می شود؛ مانند تمام آسانسورهای هیدرولیکی باید جهت جانمایی تجهیزات تابلو فرمان و یونیت هیدرولیک، اتاقک موتورخانه به ابعاد 3.5 * 1.8 در کنار داکت آسانسور با تهویه و نور کافی در نظر گرفته شود.
آسانسور ماشین بر هیدرولیکی به 2 صورت جک مستقیم از زیر و جک دوبل بغل اجرا می شود.
m/s 0.2 الی m/s 0.6 | سرعت حرکت آسانسور |
برق 3 فاز | برق مصرفی مورد نیاز آسانسور |
جک مستقیم از زیر | انواع روش اجرا آسانسور |
kg 2500 | حداقل ظرفیت آسانسور |
برای ساختمان هایی با ارتفاع جابجایی بالاتر، از سه طبقه بیشتر، ماشین برهای کششی، پیشنهاد می شود. محدودیت ارتفاع جک، سرعت پایین از دلایل حذف سیستم هیدرولیک برای ارتفاع های بالا می باشد.
سیستم های گیرلس 2 به 1 و سیستم های گیربکس 4 به 1 از آپشنهای آسانسورهای خودروبر کششی با ارتفاع بالاست. بدیهی است در صورت استفاده از آسانسور کششی تعبیه موتور خانه مربوط در روی پشت بام چاله آسانسور براساس استاندارد های موجود الزامی است. ارتفاع لازم درآسانسور کششی از اولین توقف تا زیر سقف حداقل 620سانتی متر می باشد.
نوع سیستم آسانسور و ظرفیت آسانسور خودروبر تعیین کننده چیست؟ این دو عامل ابعاد آسانسور خودروبر را مشخص می کنند که اطلاعات آن را در جدول ذیل مطالعه نمائید.
ابعاد مفید آسانسورهای ماشین بر | |||
2500 | 2000 | ظرفیت به کیلوگرم | |
2500 | 2400 | عرض b1 | ابعاد کابین (میلیمتر) |
5700 | 5000 | عمق d1 | |
2200 | ارتفاع | ||
2500 | 2400 | عرض b2 | ابعاد و نوع درب طبقات و کابین (میلیمتر) |
2200 | ارتفاع h3 | ||
لولایی-کشویی | نوع بازشو | ||
3300 |
3200 | عرض b3 | ابعاد چاه (میلیمتر) |
6000 | 5300 | عمق d2 | |
1300 | - | عمق چاله پایین آسانسور d3 (میلیمتر) | |
4200 | آسانسورهای الکتریکی | بلندی کف آخرین طبقه تا سقف چاه h1(میلیمتر) | |
3300 | آسانسورهای هیدرولیک | ||
2000 | عرض b4 | ابعاد اتاق آسانسورهای الکتریکی (میلیمتر) | |
2000 | عمق d4 | ||
2000 | ارتفاع h2 | ||
3200 | عرض b4 | ابعاد اتاق آسانسورهای هیدرولیک (میلیمتر) | |
6000 | 5300 | عمق d4 | |
2000 | ارتفاع h2 |
اگر در ساختمان بخواهیم تنها از یک آسانسور خودروبر استفاده کنیم چه کنیم؟ از ابعاد آسانسور با ظرفیت 2500 کیلوگرم استفاده می کنیم.
اگر در ساختمان بخواهیم بیش از یک آسانسور خودروبر استفاده کنیم چه کنیم؟ حداقل باید برای یکی از ابعاد آسانسور با ظرفیت 2500 کیلوگرم و برای دیگری از ابعاد آسانسور با ظرفیت .2000 کیلوگرم استفاده می کنیم
نکته مهم آن است که در روی ورودی آسانسور با ابعاد ظرفیت 2000 کیلوگرم علائم هشداری و .نوع ماشین نصب شود
