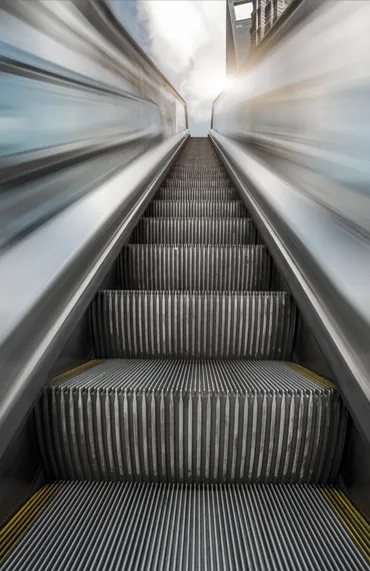

سیستمهای مخصوص فضاهای باز، که به آنها سیستمهای outdoor نیز گفته میشود، طراحی شدهاند تا در محیطهای بیرونی قابل استفاده باشند. این سیستمها از یک مکانیزم کلی عملکرد استفاده میکنند که شبیه پلههای معمولی است، با این تفاوت که برای مقاومت در برابر آب، رطوبت، و گرد و خاک، تجهیزات مورد استفاده در آنها یا ضدآب و گرد و غبار هستند یا در فضاهایی با پوشش مناسب نصب میشوند.
برای قابلیت دیده شدن در تاریکی، در اطراف پلهها از روشنایی یا نوارهای نوری زرد استفاده میشود. مقایسه با پلههای indoor، این سیستمها دارای محدودیتهای بیشتری در انتخاب جنس و تزیینات هستند. این پلهها بیشتر در مکانهایی مانند پلههای عابر پیاده، ورودیهای مترو و غیره که بدون پوشش هستند، استفاده میشوند.
در برخی از مکانها که استفاده از پوششهای مناسب محدود است، مانند سقفهای کاذب در پلههای عابر پیاده، از سیستمهای semi outdoor استفاده میشود که باعث کاهش هزینهها میشود.

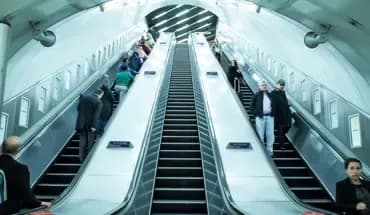

پله برقی خارج ساختمان (outdoor) در محیط های باز و بیرونی نصب میگردد. اگر پله برقی در محیط های نیمه بسته نصب شود، مانند ایستگاه های مترو سرپوشیده یا پل های عابر به این نوع پله برقی های نیمه بسته (semi out door) نام گذاری می شوند.
مکانیزم کلی آنها تفاوت چندانی با پله برقی های indoor ندارد ، با این فرق که مجهز به تجهیزات ایمنی ضد آب و گرد و غبار، ایمن در برابر آب، رطوبت و گرد و خاک است و یا اینکه در فضاهای آب بندی شده قرار گرفته می شوند.
در اطراف پله برقی outdoor نیز از نوارهای زرد رنگ نورانی و یا روشنایی استفاده می شود که در اماکن تاریک و شب ها به خوبی قابل تشخیص و رویت باشد . در این نوع پله به نسبت پله برقی های indoor ، ازتزئینات و لوازم مصرفی کمتری استفاده می شود و بیشترین کاربرد این پله ها در پلهای عابر پیاده ، ورودی های مترو و…که فاقد پوشش هستند ، می باشد.
پله برقیهای فضای آزاد در مقایسه با پله برقیهای معمولی، دارای گزینههای بیشتری به شرح زیر هستند
پله دایکاست آلومینیومی | تابلوی فرمان با درجه حفاظت IP 54 |
پوشش گالوانیزه گرم استراکچر پله برقی | درایو با درجه حفاظت IP 54 |
نرده مخصوص فضای آزاد | سوئیچهای ایمنی با درجه حفاظت IP 65 |
پوشش گالوانیزه زنجیر | عایق بندی الکترومغناطیسی با کلاس عایقی E |
سوئیچ شناور در اتاق پایین ماشین آلات | استیل با گرید 304 برای تجهیزات فولادی |
سیستم خنک کننده تابلوی کنترل | موتور با کلاس عایقی F |
گرمکن شانه(دمای زیر 4 درجه سانتیگراد) | غلتک زنجیرهای پله از نوع بی نیاز به روغنکاری |
انواع پله برقیهای فضای باز با سرپوش، در برخی مکانها که امکان استفاده از پوشش محدود وجود دارد، مورد استفاده قرار میگیرند. به طور مثال در پله برقیهای عابر پیاده که دارای سقف کاذب هستند، این نوع پله کاربرد دارد.
این پله برقیها در مقایسه با پله برقیهای معمولی، دارای تجهیزات اضافی زیر هستند
پله دایکاست آلومینیومی | نرده مخصوص فضای آزاد |
پوشش رنگ سه لایه استراکچر پله برقی | سوئیچ شناور در اتاق پایین ماشین آلات |
سیستم خنک کننده تابلوی فرمان | تابلوی فرمان با درجه حفاظت IP 54 |
درایو با درجه حفاظت IP 54 | سوئیچهای ایمنی با درجه حفاظت IP 65 |
گرمکن شانه(دمای زیر 4 درجه سانتیگراد) | غلتک زنجیرهای پله از نوع بینیاز به روغنکاری |
با توجه به کاربرد روز افزون انواع پله برقی ها در مکانهای عمومی، توجه به انتخاب پله برقی مناسب با توجه به کاربرد آن، اهمیت ویژهای دارد. انتخاب درست پله برقی با توجه به محیط استفاده از آن، سبب افزایش طول عمر مفید آن و نیز کارایی بهتر و ایمن این دستگاهها خواهد شد
زاویه ۳۰ جهت ارتفاع های بالاتر ( بیشتراز ۶ متر) کاربردی تر است و حداکثر ایمنی و راحتی را ایجاد میکند. حتی در زماینی که سرعت پله برقی از 0.5 بیشتر می شود این نوع پله برقی بهترین گزینه است.
این نوع پله برقی مناب پله هایی مکان های عمومی، که به صورت Heavy Duty طراحی می گردد می باشد. نوعی پله تقویت شده برای کار در شرایط دشوار از قبیل: ایستگاه مترو، ساختمان ترمینال، مراکز خرید و ...است.
زاویه ۳۵ درجه بهترین نوع سیستم است چون فضای کمتری نیاز دارد و در اجرا مقرون به صرفه تر است. اما برای ارتفاع بیشتر از ۶ متر این زاویه شیب تندی خواهد داشت و استفاده از این نوع پله برقی توصیه نمی شود. پله برقی 30 درجه، بهترین گزینه برای ساختمان های تجاری، هتل ها و بیمارستان ها می باشد. پله برقی با عرض پله های 600، 800 و 1000 میلی متر ارائه می شود.
روش تکی (مناسب برای اتصال دو طبقه) این نوع چیدمان بیشتر برای مکان هایی مناسب است که جریان حرکت افراد به یک سمت باشد .
چیدمان موازی: درصورتی که طراحی ساختمان اجازه دهد و فضای پاگرد کافی بین پله برقی ها در دو طبقه متوالی موجود باشد این نوع چیدمان سریعترین زمان رسیدن به طبقات بالاتر را فراهم میکند.
چیدمان ضربدری متوالی این امکان رامی دهد تا سریع ترین حرکت را بین دوطبقه یا بیشتر داشته باشیم. در اینگونه پله برقی ها برای رسیدن به پله برقی بعدی و رفتن به طبقه بعدی باید مسافت محدودی توسط مسافر طی گردد،در نتیجه امکان بازدید مسافرین از سایر واحدهای تجاری در مسیر هم فراهم میشود.
